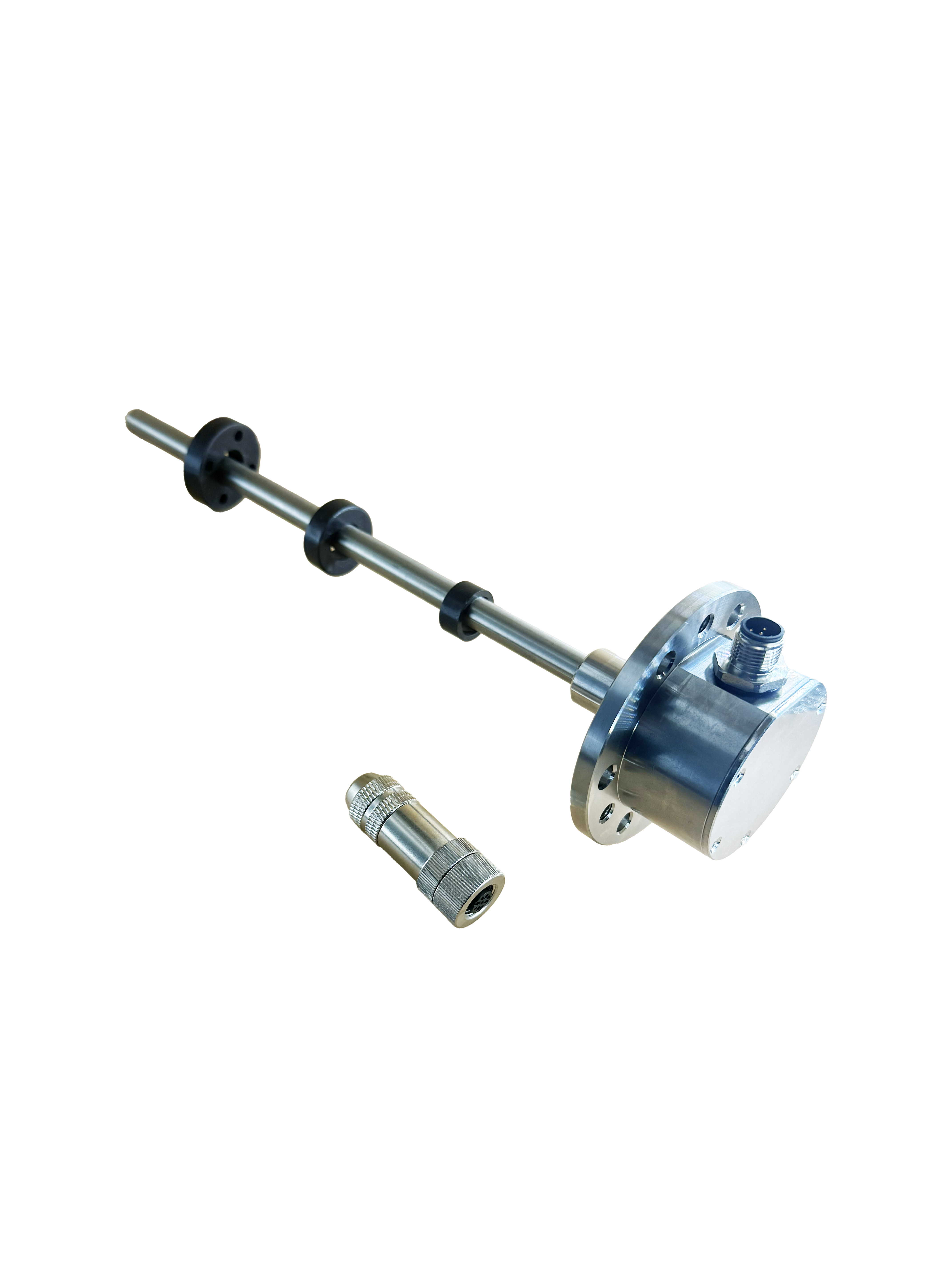

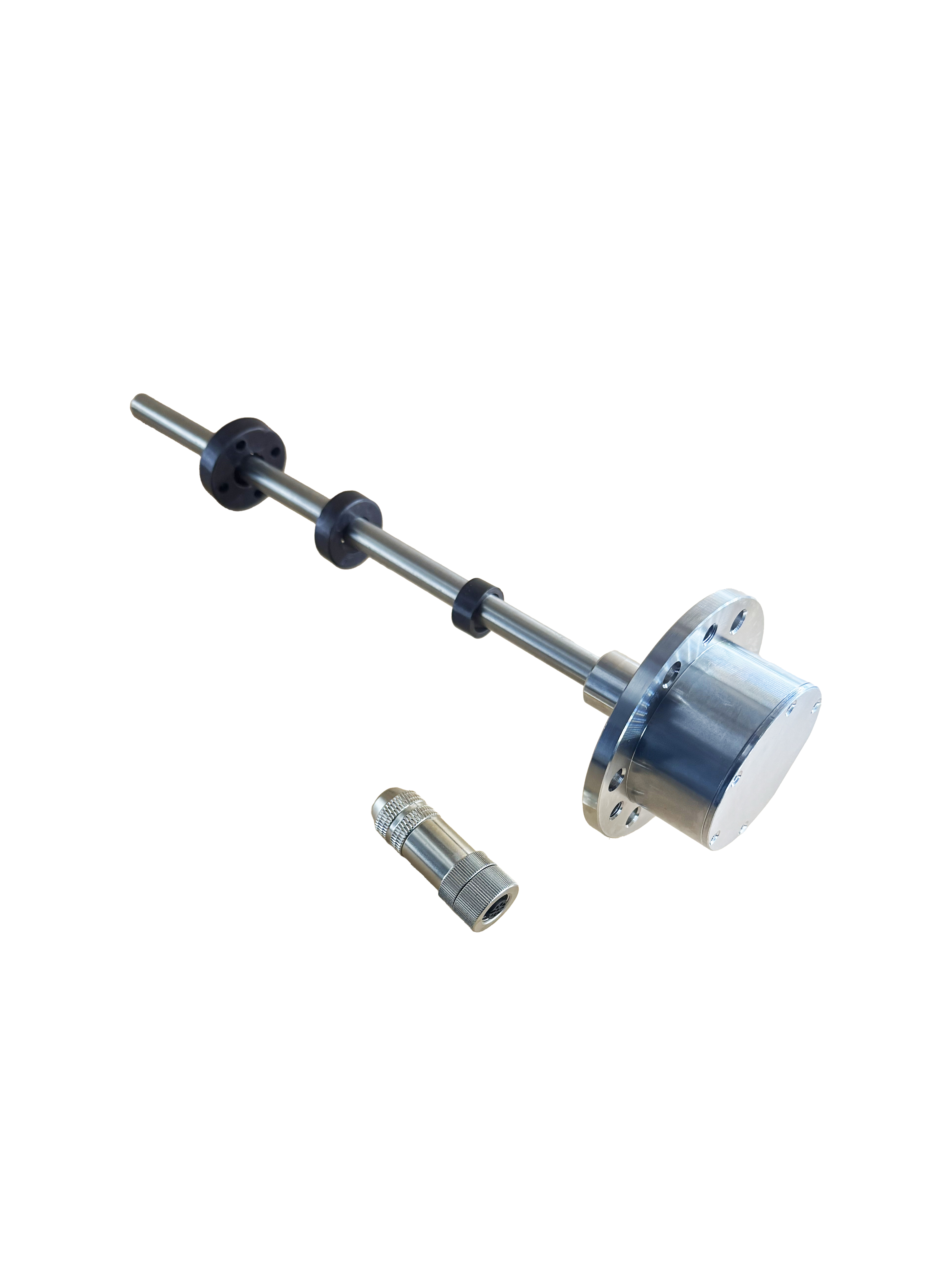

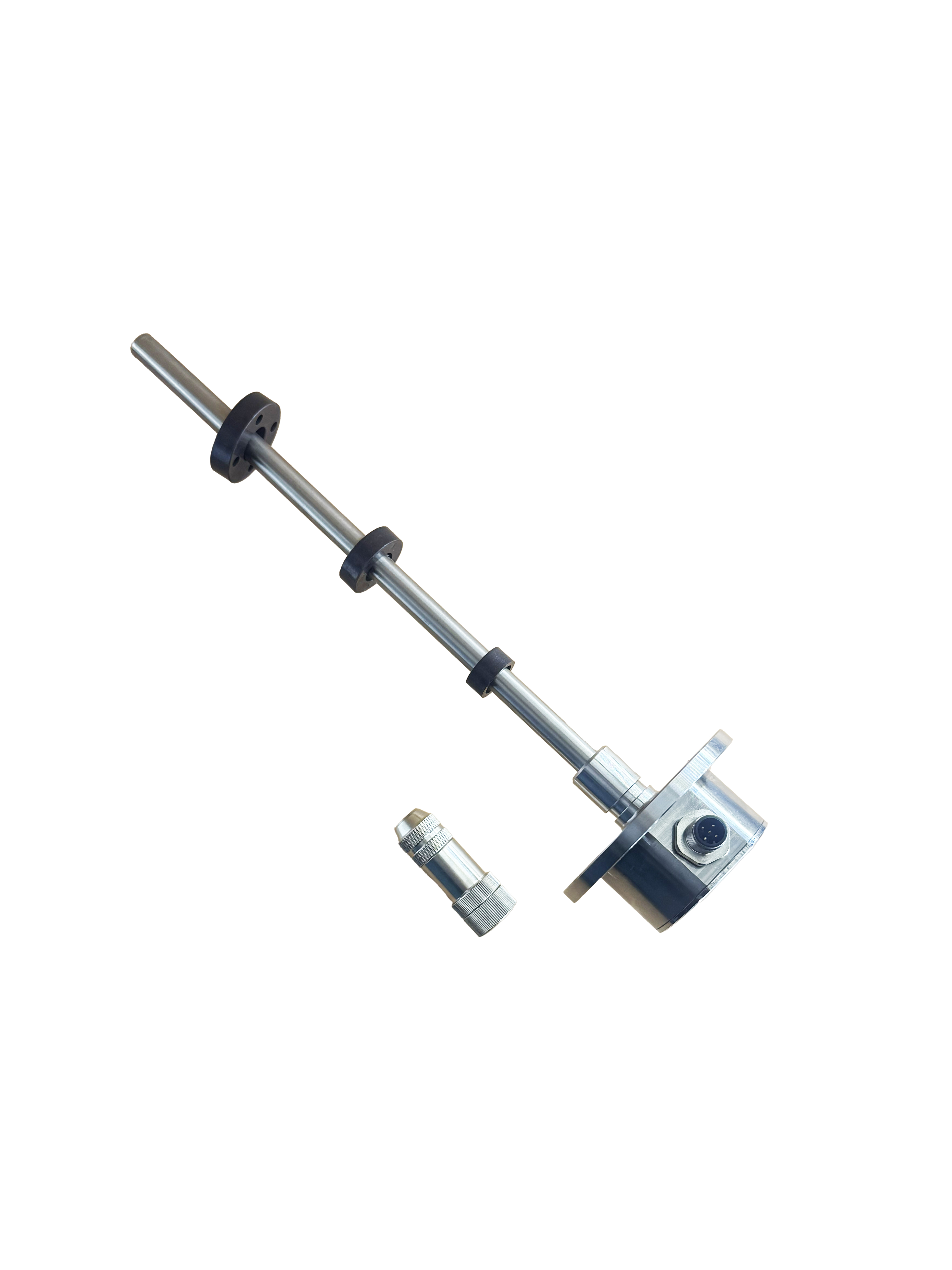

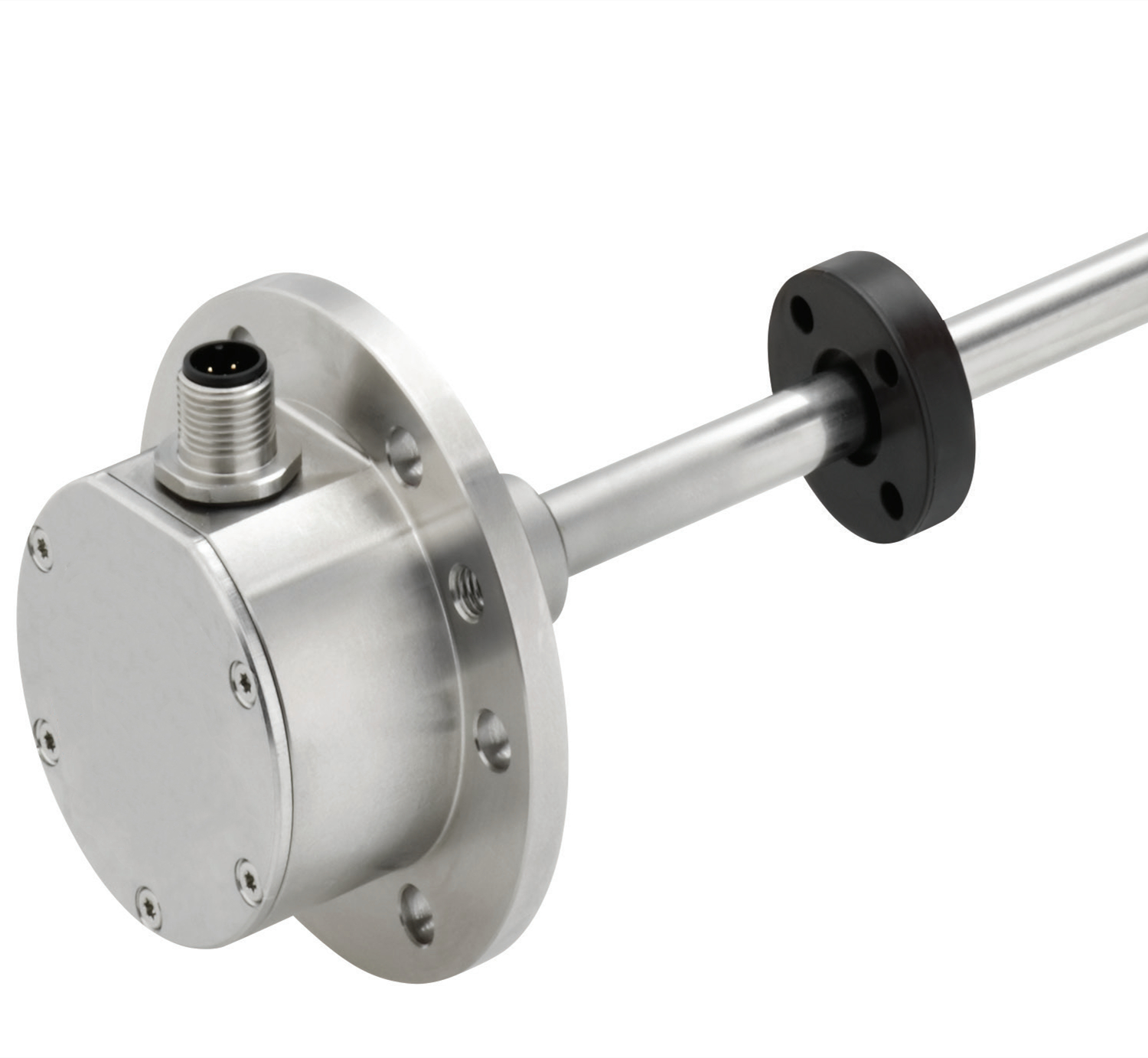

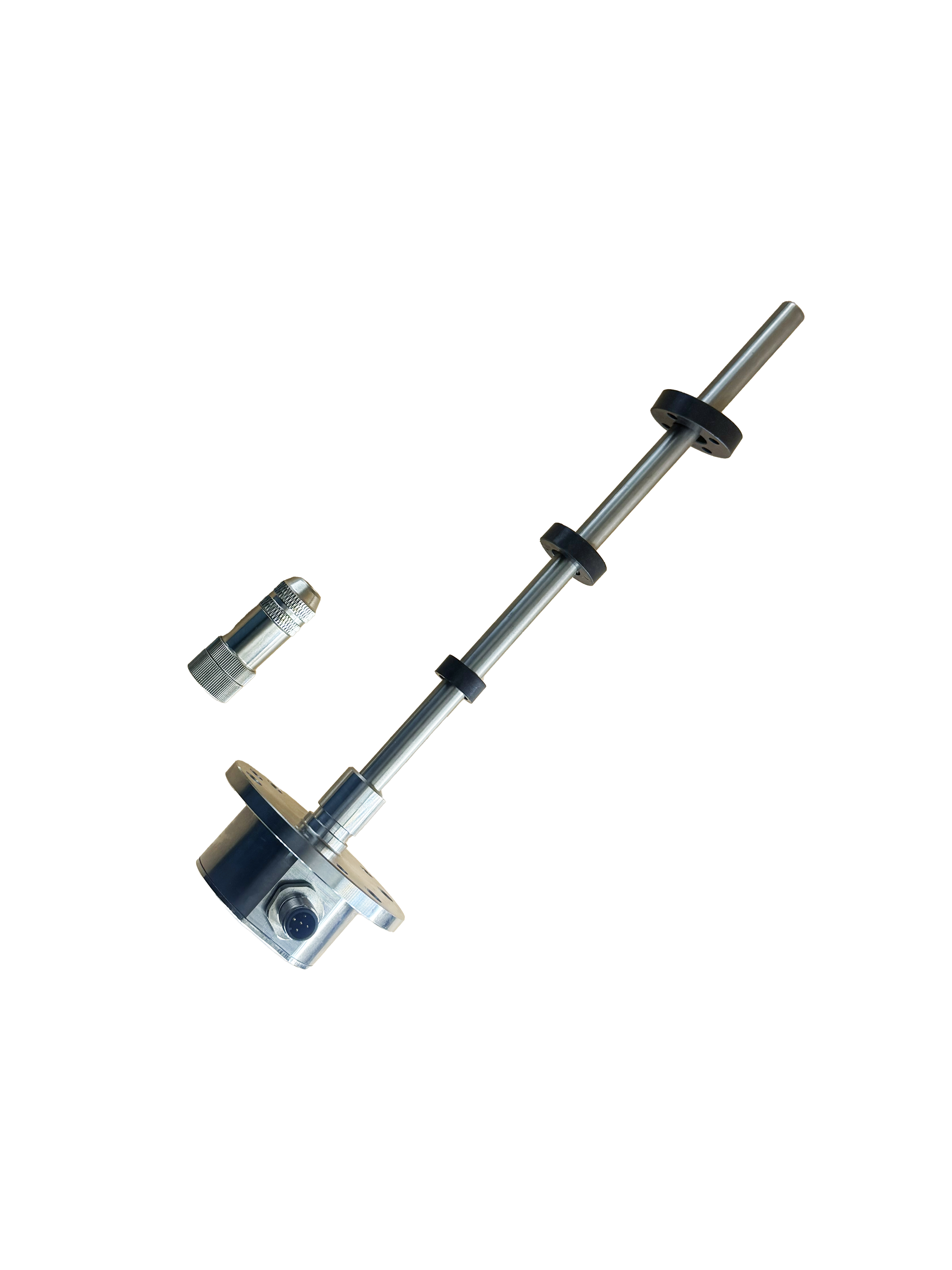

-耐压外管式传感器
-可在+100℃(+212°F)高温下运行
-扁平状紧凑型传感器-适用于阀门行业
无磨损非接触式磁致伸缩线性位移传感器可在恶劣的工业环境中工作，耐用性高，提供精确的位移测量。位移测量精确度由我司进口的高质量波导管所决定。位置磁铁安装于移动机器部件之上，提供非接触式测量。
GBS适用于用于安装在液压缸内，测量活塞的行程在能源行业中应用广泛。得益于扁平紧凑式设计，传感器非常适用于狭小空间油缸的安装。鉴于其耐压传感器杆以及较高的工作温度，GBS传感器完美适用于流体技术应用。为提高信号质量，该传感器可自动适应应用环境中所用磁铁的强度。
测量设定值、零点和终点位置可在安装GBS传感器后进行修改。视情况需要，可使用标准连接电缆进行编程。
技术数据

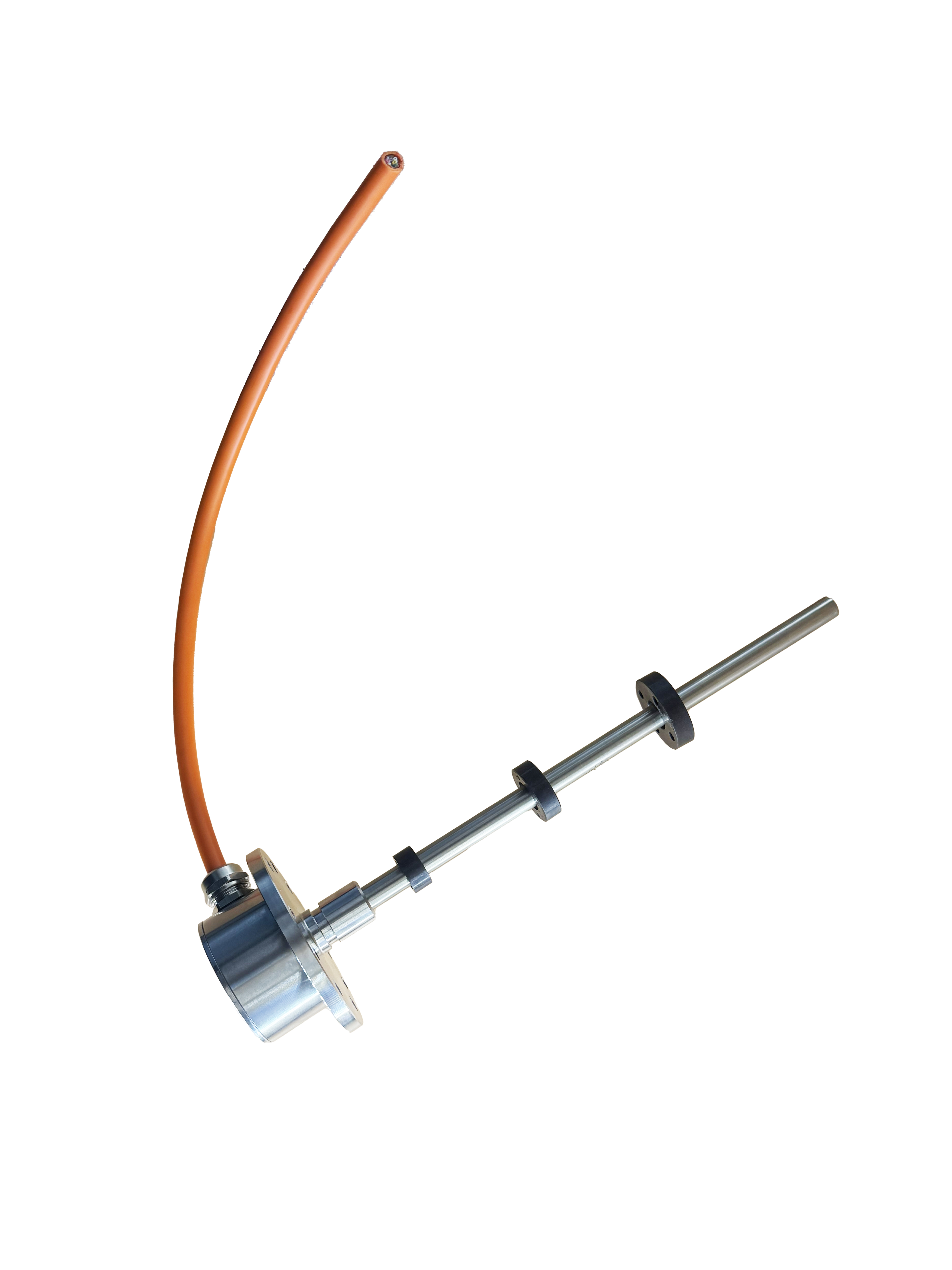

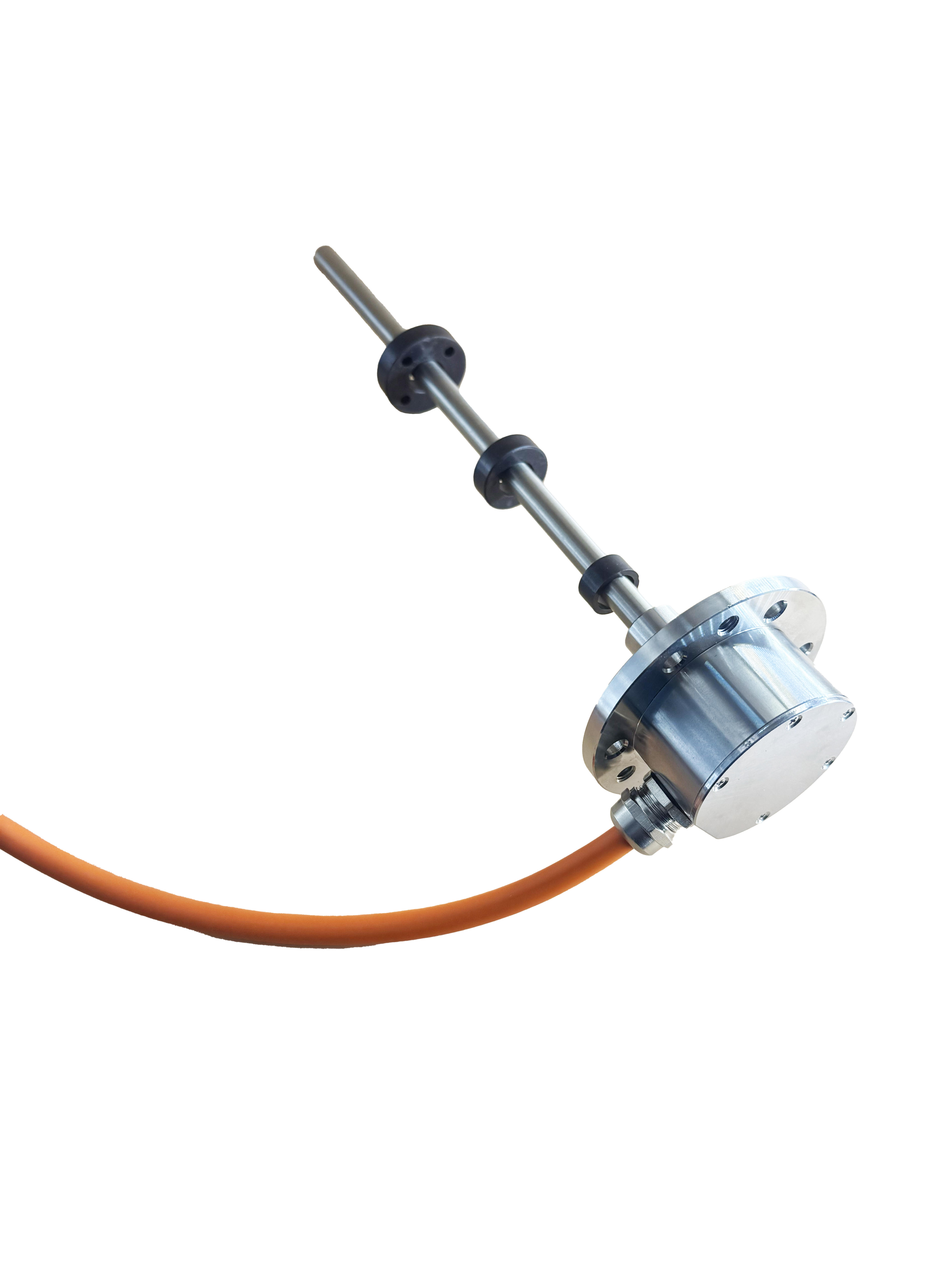

| 输出 | |
| 电压 | 0…10VDC和10…0VDC(控制器最小负载：>5kQ) |
| 电流 | 4(0)…20mA或20…4(0)mA(最小/最大负载：0/5002) |
| RS485 | MODBUS |
| SSI差分信号 | 二进制码、格雷码 |
| CAN系统ISO 11898 | CANopen: CIA标准DS 301 V3.0/编码器配置文件DS 406 V3.1 |
| 编程 | 利用可选附件对设定点进行编程2 |
| 测量值 | 位置 |
| 测量参数 | |
| 分辨率 | 16位(最小1μm,取决于行程长度) |
| 更新时间 | 最高达1200mm:0.5ms最高达2400mm:1.0ms大于2400mm:2.0ms |
| 线性度 | 通常小于等于满量程的±0.02%(最小值：±60μm) |
| 重复精度 | 通常小于等于满量程的±0.005%(最小值：±20μm) |
| 工作条件 | |
| 工作温度 | -40…+90℃(-40…+194F),可选项：-40…+100℃(-40…+212F) |
| 防护等级 | IP67(带合适的对接连接器)IP68(电缆出线) |
| 冲击试验 | 100g(单次冲击)/IEC60068-2-27标准 |
| 振动试验 | 15g/10…2000Hz,IEC60068-2-6标准(共振频率除外) |
| 电磁兼容试验 | 电磁辐射试验依据EN61000-6-4电磁抗扰度试验依据EN61000-6-2传感器符合欧盟指令要求并加贴CE标志。 |
| 磁铁移动速度 | 任意值 |
| 设计/材质 | |
| 传感器电子元件外壳3 | 不锈钢1.4306;1.4307(AISI304L),可选项：不锈钢1.4404(AISI316L) |
| 传感器杆 | 不锈钢1.4306;1.4307(AISI304L),可选项：不锈钢1.4404(AISI316L) |
| 行程长度 | 25…3250mm(1…128in.) |
| 工作压力 | 350bar,峰值700bar(10×1min) |
| 机械安装 | |
| 安装位置 | 任意方位 |
| 安装说明 | 请参阅技术图纸和操作说明书 |
| 电气连接 | |
| 连接类型 | 电缆出线5针A编码M12连接器6针M16连接器 |
| 工作电压 | +24VDC(-15/+20%) |
| 纹波 | ≤0.28Vpp |
| 电流消耗 | 一般为100mA,具体取决于行程长度 |
| 绝缘强度 | 500VDC(直流接地到机器接地) |
| 极性保护 | 可达-30VDC |
| 过压保护 | 可达36VDC |
技术图纸
