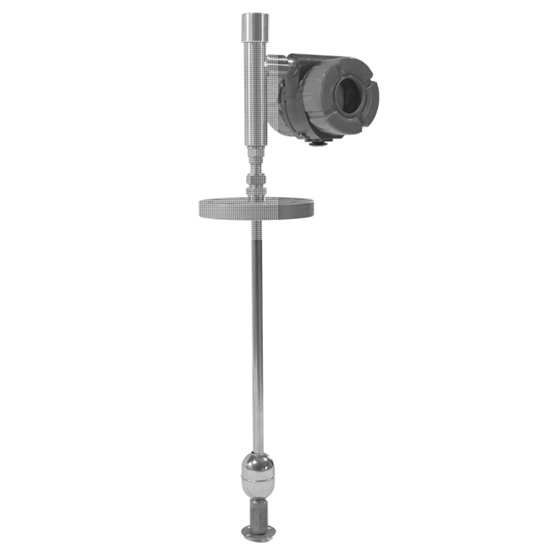

低温硬杆磁致伸缩液位计

　　低温硬杆磁致伸缩液位计是高精度、高可靠性的创新型产品，它的出现很好的解决了极恶劣工况下的液位、界面测量。由于采用磁致伸缩技术决定了其测量过程不受温度、压力、介电常数等因素变化的影响，其高精度、高稳定、免维护等特性，很好的避免了传统电浮筒、差压变送器、雷达等其它液位产品在现场应用中存在的缺陷，故广泛应用于各种液位、界面的高精度测量。

　　电子表头部分：

测量参数	液位、界面	重复性	±0.38mm或0.01%满量程
非线性	±0.79mm或0.02%满量程	精      度	±0.38mm或0.01%满量程
供电电源	16~30VDC,带反极性保护	环境温度	-40~65℃
显      示	LCD	信号输出	两线制，4~20mA/HART,Modbus或Profibus
回路电阻	最大620Ω(24VDC)	功耗	最大0.65W
阻尼	0~32S	防爆等级	Ex ia IIC T4,Ex d IIC T6
分辨率	模拟量：0.01mA;数字量：0.01满量程	故障信号	3.86mA或20.96mA
湿度	0~100%	表头结构	双腔室
外壳材质	压铸铝或不锈钢	外壳处理	聚酯涂层(仅限压铸铝材质)
电气接口	1/2″NPT(F)或M20×1.5	/

　　探杆组件部分：

过程压力	真空~26MPa	过程温度	-196~427℃
量程范围	0.15~9.1m	探杆外径	5/8″或3/4″(高压型)
顶部死区	无	底部死区	小于2.5″(63mm)
反应时间	0.1秒	过程连接	NPT或法兰连接、焊接
探杆材质	316L SS、316L SS衬PFA、317L SS、哈C-276、锆702、钛材等	/

　　尺寸结构：

　　特点：

　　多功能：可单独或同时测量液位、界面

　　高精度：测量精度高达±0.38mm或0.01%满量程（取大值）

　　免维护：核心元器件不与介质直接接触，无需定期维护

　　免标定：智能化设计，参数自动存储，无需实物标定

　　易操作：标准按键，无需其他辅助设备

　　易安装：安装方便，NPT/法兰连接

　　高安全：Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级

　　低功耗：LCD显示，两线制回路供电 4~20mA/HART Modbus或Profibus输出可选

　　应用行业及装置：

　　锅 炉：汽包液位

　　罐 区：炼油厂、油库、油站、化工品仓储、石化企业库

　　电 力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

　　煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

　　硅 行 业：有机硅、多晶硅

　　石油石化：油气开采与集输、炼油、乙烯、三聚等

　　精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

　　其 它：冶金、造纸、水处理、生物制药、食品饮料、轻工等

　　产品结构：

　　磁致伸缩液位计采用模块化设计，机构简单，由三部分组成：

　　电子表头：外壳、电路底板、电子模块

　　探杆组件：探杆、传感器、磁致伸缩线、浮子

　　配套组件：浮筒及顶部法兰等

　　安装：

　　安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形，将会阻碍浮子在探杆上自由移动，进而影响测量结果。安装步骤如下：

　　1.合适浮子大小是否可以顺利进入浮筒或安装孔，以及相关配件是否合适；

　　2.浮子直接安装到液位计的探杆上，并可以在探杆上自由移动，浮子安装时，注意标有“UP↑”的方向与测量方向一致；

　　3.清理液位计探杆、浮子上的附着物、污迹；

　　4.安装时注意“0”点对齐。如果订购的产品要求带固定法兰，则现场安装时直接安装即可；如果订购产品未要求带有固定法兰，则现场安装时需要对齐“0”点，液位计显示液位为0mm时，将液位计固定在安装法兰上；

　　5.当过程温度高于150℃时，安装法兰上端探杆过长需要加装高温支架，以便散热及加固表头；

　　6.清理液位计表面安装过程中产生的附着物、污迹。
