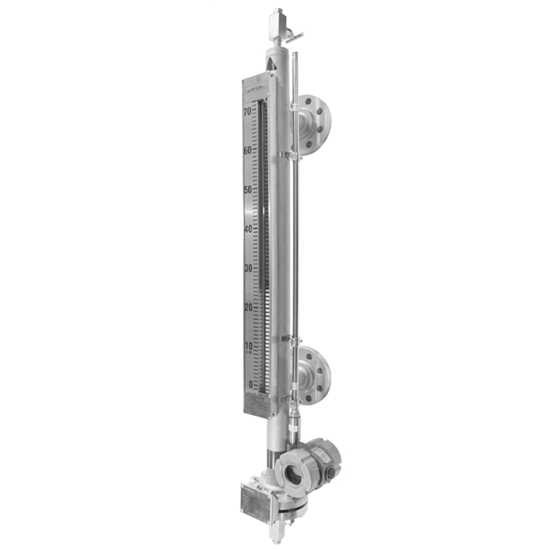

侧装翻板磁致伸缩液位计

　　侧装式磁致伸缩液位计是利用磁致伸缩液位计的韦德曼效应原理，引用磁翻板液位计侧侧法兰连接的安装方式原理，通过现代先进的电子技术手段，精密的计测脉冲波间的时间值，达到精确测量液体的液位的目的。尤其在小量程、常温、常压这普通环境下更独具优势，是其它测量方法不可比的。

　　磁翻板式磁致伸缩液位计是我公司根据工业现场需求充分运用我公司在传感器信号处理、数学建模、信息运算和智能通讯方面的技术积累而研发的高科技智能液位计，该液位计是采用磁致伸缩原理制造的高精度、长量程线性、绝对位置测量的液位传感器，可以精确测量容罐液面，配合磁翻板即可直观反映容罐内实时液面。具有精度高、环境适应性强、可靠性高、安装简单、维护方便等优点，广泛应用于石油、化工、食品、药品等液位测量领域，并逐渐取代了其它传统的液位仪表，成为液位测量仪器的较好选择。

　　技术规格：

精       度	±0.38mm或0.01%满量程(取大值)	供电电压	16~30VDC，反极性保护
环境温度	-40~65℃	显      示	LCD
信号输出	两/四线制,4~20mA/HART,SSI,Modbus或Profibus等	回路电阻	更大620Ω(24VDC)
功耗	更大0.65W	阻尼	0~32S
防爆等级	Ex ia IIC T4；Ex d IIC T6	防护等级	IP68
分辨率	模拟量：0.01mA；数字量：0.01满量程	故障信号	3.86mA或20.96mA
过程温度	-192~427℃	测量范围	0.15~9.1m
探杆外径	5/8″	探杆材质	316L SS
表头结构	双腔室	表头材料	压铸铝或不锈钢
电气接口	1/2″NPT(F)或M20×1.5	/

　　尺寸结构：

　　特点：

　　多功能：可单独或同事测量液位和界面

　　高精度：测量精度高达±0.38mm或0.01%满量程(取大值)

　　免维护：核心元器件不与介质直接接触，无需定期维护和标定

　　免标定：模块化结构，智能化设计，参数自动存储，无需实物标定

　　易操作：标准按键，无需其他辅助设备

　　易安装：安装方便，仅需与腔体捆绑链接

　　高安装：满足Ex ia IIC T4，Ex d IIC T6防爆等级和IP68防护等级

　　低功耗：LCD显示，两线制回路供电、4~20mA/HART、Modbus或Profibus输出可选

　　应用行业及装置：

　　锅 炉：汽包液位

　　罐 区：炼油厂、油库、油站、化工品仓储、石化企业库

　　电 力：辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

　　煤 化 工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

　　硅 行 业：有机硅、多晶硅

　　石油石化：油气开采与集输、炼油、乙烯、三聚等

　　精细化工：甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

　　其 它：冶金、造纸、水处理、生物制药、食品饮料、轻工等

　　产品结构：

　　磁致伸缩液位计采用模块化设计，机构简单，由三部分组成：

　　电子表头：外壳、电路底板、电子模块

　　探杆组件：探杆、传感器、磁致伸缩线、浮子

　　配套组件：浮筒及顶部法兰等

　　安装：

　　标准型磁致伸缩配磁翻板液位计出厂之前，所有参数已经配置完成，并且已经完成安装固定。如果现成安装时，拆卸原来的安装结构，则按照以下步骤安装：

　　1.将显示面板固定在腔体已标记的合适位置上，并在喉箍上安装固定挂钩；

　　2.讲液位计安装在腔体一侧的挂钩位置，调整液位计和显示面板的零点位置，使两个零点重点对齐。（安装时注意磁致伸缩液位计与磁翻板液位计的测量方向要一致）；

　　3.紧固挂钩，使液位计完全固定；

　　4.如果液位计的表头部分离腔体端盖的距离大于300mm或者表头为不锈钢材质时，则需要副驾喉箍和挂钩来紧固液位计表头部分，确保现场液位计不会松动或者掉落；

　　5.清理液位计表面安装过程中产生的附着物、污迹。
