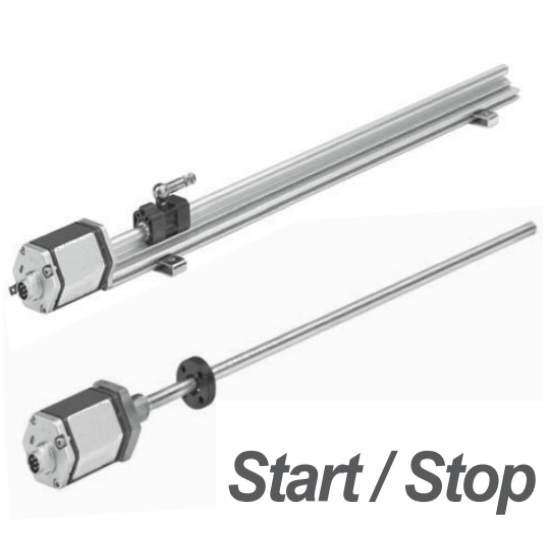

带有 Start/stop 输出传感器需要控制系统中的模块发来的 Start 信号，并返回对应于传感器位置的脉冲。两个脉冲的时间差与磁铁位置即与位移成比例。时间的测量是由控制器完成，并以此计算位移值。
根据当时位移磁块的位置，传感器便发出相对应的停止信号(停止脉冲)。控制器便能计算出两组脉冲信号时间差继而准确计算出位移值
技术参数：
| 输入 | |
| 测量数据 | 直线位移 |
| 测量行程 | 50mm-7650mm，可根据用户需要定制 |
| 测量个数 | 多个位置 |
| 输出 | |
| 数字量 | START/STOP信号（开始/停止） |
| 精度 | |
| 分辨率 | 取决于控制器A/D，≤5um |
| 非线性度 | <满量程的0.01%，≥±50um |
| 重复精度 | <满量程的0.001%，≥±1um |
| 迟滞 | <10um |
| 更新时间 | 1ms（量程≤1000mm）2.0ms（量程≤2000mm）3.0ms（量程≤3000mm） |
| 脉冲宽度 | START脉冲：2-5us，STOP脉冲：1.5-2us |
| 工作条件 | |
| 磁环速度 | 任意 |
| 工作温度 | -40～105℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 温度系数 | <30ppm/℃ |
| 冲击指标 | GB/T2423.5 50g |
| 振动指标 | GB/T2423.10 20g/10-2000HZ |
| 防护等级 | IP65 RP外置导轨式/IP67 RH内置耐压式 |
| EMC测试 | GB/T17626.2/3/4/6/8，等级4/3/4/3/3，A类，CE认证 |
| 防护等级 | IP67 不锈钢外管，IP68：特殊定制 |
| 结构与材料 | |
| 故障指示 | 电子仓尾盖带LED灯显示 |
| RP外置导轨式 | 电子仓：铝合金测杆：铝合金位置磁铁：滑块磁铁、方块磁铁、开口磁铁 |
| RH内置耐压式 | 电子仓：铝合金测杆：304不锈钢外管耐压：40MPa（连续）/60MPa（峰值）位置磁铁：标准磁环以及各种环形磁铁 |
| 安装 | |
| 安装方向 | 任意方向 |
| 螺纹形式 | 公制M18×1.5，M20×1.5英制3/4″-16UNF-3A（可定制） |
| 电气连接 | |
| 出线方式 | 直出电缆或航空插头 |
| 输入电压 | 24Vdc(-15～+20%)/宽电压9-28.8Vdc |
| 极性保护 | 《-30Vdc |
| 超压保护 | 《36Vdc |
| 绝缘电阻 | ＞10MΩ |
| 工作电流 | <50mA（随量程大小而变） |
磁致伸缩位移传感器提供直接Star/Stop(开始/停止)与PWM脉宽调制两种数字输出信号。标准分辨率为0.1mm(如内置计数器频率为28MHz)更高的分辨率可以利用多次的循环阅读次数达至。数字输出不论是StartStop (开始I停止)或PWM，均可选配信号放大器，转换成SSI,模拟信号，或者其它数字信号，方便直接进人PLC，同时更可借此把分辨率提高至0.005mm，传感器的抗干扰能力大幅增强。
耐压外管尺寸及安装说明
RH系列耐压外管，铝型材电子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
注：图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠，本传感器的上下死区值分别为：50.8和63.5mm，该值可以根据客户要求作出适当修改，可在订货时跟我司销售或者技术特别提出。
铝型材外置结构尺寸及安装说明RP铝型材外置安装结构，适用于一般机械，安装方便，易于维护。
D60插头(滑块式磁铁)
传感器接线方式
航空插头连接时，以针脚和相对应的线色定义
防水接头直接出线时，以线色定义
D60公接头针号排列(面向传感器头
| Start/Stop | 针号 | 线色1 | 线色2 | 定义 |
 | 1 | 蓝 | 灰 | 数据 （-） |
| 2 | 绿 | 粉 | 数据 （+） | |
| 3 | 黄 | 黄 | 时钟 （+） | |
| 4 | 白 | 绿 | 时钟 （-） | |
| 5 | 红 | 棕 | +24VDC（-15%/+20%） | |
| 6 | 黑 | 白 | 直流电源 |
