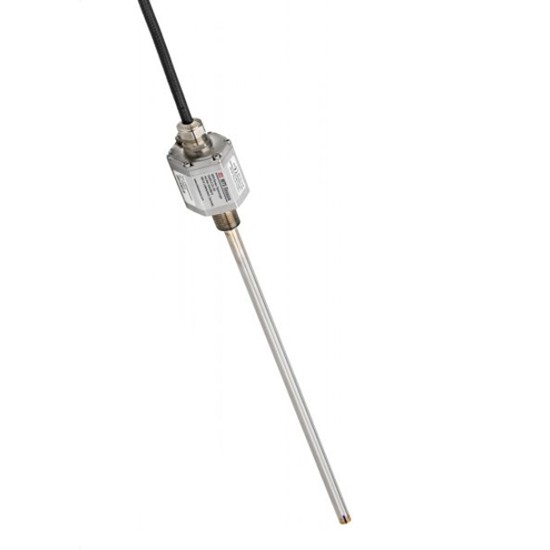

防爆ia系列本安防爆型磁致伸缩位移传感器是严格按照国家防爆电气产品质量监督检验中心GB3836.1-2100《爆炸性环境用 第1部分：设备通用要求》、GB3836.4-2010《爆炸性环境用 第4部分：由本质安全型“i”保护的设备》的要求研制、设计、制造。
产品性能上是采用非接触式磁致伸缩测量技术，此技术能提供精准、可靠、稳定性、直接值的位移输出。ia系列是专为防爆环境而设计，耐压外管与六角法兰为不锈钢制造。电子部分为1P67等 ，使电子模块可接受到较佳的抗震，防尘和防潮保护。输出连接为直接出线方式（线缆类型可选），用户可根据现场安装情况选购合适的线长。除了适合内置防爆使用外，也同样适合需要防爆的机械外置安装。在无需定期维护情况下，提供和准确的重复输出。
非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。铝成型外壳符合IP67标准，保证能工作于苛刻、高尘埃污染，要求防爆的环境。总括而言，ia系列本质安全型防爆磁致伸缩位移传感器非常坚固耐用，是要求严格的防爆工业环境中理想选择。
ia系列传感器是专为防爆场合要求设计的物位传感器产品，其紧压密封的不锈钢电子仓结构适合空间受限的液压缸安装使用。对于普通应用的标准液压缸，该型传感器也是一个理想的选择，可满足高标准的加工行业要求。其位置测量分辨率高达 1μm，满足大多数高精度测量应用需求，具备高性价比。该型号传感器配置耐压测杆，可直接应用于液压缸中承受高达 35MPa 的外压。测量范围最高达到 7650mm。具备直出电缆的接线方式。
规格说明
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 位移/液位 |
| 测量范围 | 50 –7650 mm |
| 输出 | |
| 模拟 | 电流/电压 |
| 数字 | 485/SSI/CAN/PROFIBUS等 |
| 精度 | |
| 可调范围 | 100%可调零点和满量程 |
| 分辨率 | 无限（取决于控制器D/A与电源波动） |
| 非线性度 | ＜满量程的± 0.02% （最小土 60 pm） |
| 重复精度 | < 满量程的 ± 0.001% （最小 ± 2.5 pm） |
| 更新时间 | ＜2 kHz |
| 波动 | <满量程的0.01% F.S. |
| 工作条件 | |
| 磁铁速度 | 任意 |
| 工作温度 | -40℃〜+ 80℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 外管压力 | 350 bar / 700 bar （峰值） |
| 保护 | IP65 |
| 冲击指标 | 100 g （单一冲击） / IEC 标准 68-2-27 |
| 振荡指标 | 15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性） |
| EMC 测试 | 放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证 |
| 结构,材料 | |
| 电子头 | 0Cr18Ni9 |
| 传感杆和法兰 | 不锈钢 1.4301 / AISI 304 |
| 检测形式 | 磁环，浮球 |
| 安装 | |
| 安装位置 | 位移：任意方位；液位测量：竖直安装 |

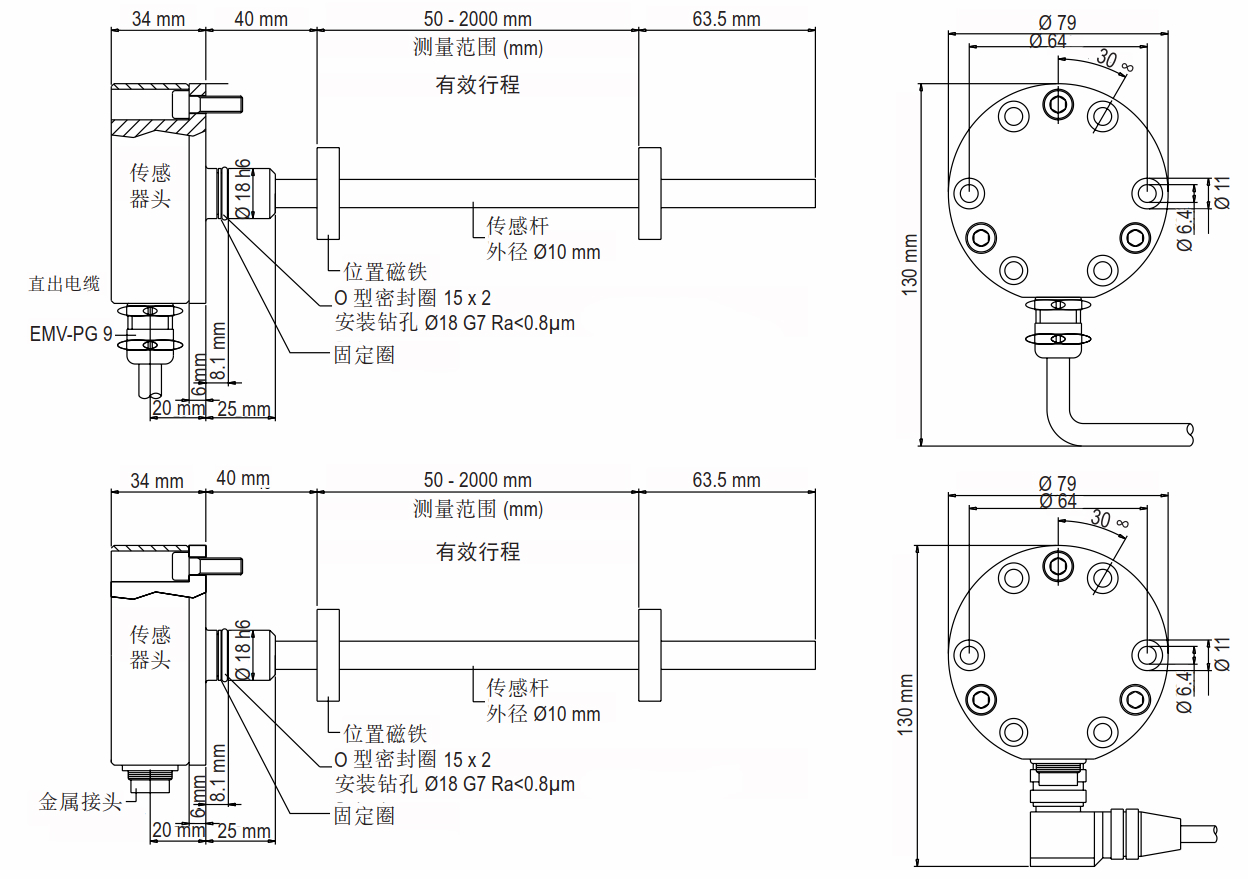

| 安装 | M18x1.5、M20x1.5 或用户定制 |
| 电气连接 | |
| 接头选型 | 直出电缆（PUR 电缆 3 x 2 x 0.25 mm²，Φ7.9 mm） |
| 输入电压 | 10V〜30VDC （-15 / +20%） |
| 秏电量 | 50 – 140 mA （按量程而定） |
| 波动 | < 1 % 峰值 |
| 电器冲击量 | 500 V （DC接地到机器接地） |
| 产品认证 | |
| 防爆类型 | 本安防爆Exia IICT6 |
