R-Series Analog

　　■ 坚固可靠工业用位移传感器

　　■ 直线测量，绝对值输出

　　■ LED 指示灯诊断功能

　　■ 无接触测量，没有磨损

　　■ 非线性度达 0.01%

　　■ 重複精度达 0.001%

　　■ 模拟输出，位置速度

　　■ 100% 可调零点和满量程

参数	规格
输入
测量数据	位置，速度（绝对值）
测量范围	RP 铝成型外壳：50 – 5080 mm RH耐压外管:50 – 7620 mm
输出
电压	0 ~ 10 Vdc，10 ~ 0 Vdc，-10 ~ +10 Vdc，+10 ~ -10 Vdc （控制器最低负载:> 5k ohms）
电流	4 ~ 20 mA 或 20 ~ 4 mA（最小 / 大负载：0/500 Ohms）
精度
分辨率	16位D/A，0.0015% （最小1 pm）
非线性度	< 满量程的土 0.01% （最小土 50 pm）
重复精度	< 满量程的 ± 0.001% （最小 ± 2.5 pm）
更新时间	0.5 ms （行程 <1200 mm） / 1.0 ms （行程 <2400 mm）/ 2.0 ms （行程 <4800 mm） / 5.0 ms （行程 <7620 mm）
温度系数	< 30 ppm / °C
工作条件
磁铁速度	任意
工作温度	– 40 至 +75 °C
湿度 / 露点	湿度 90%，不能结露
保护	RP 铝成型外壳: IP65 RH 耐压外管: IP67 （配对接头必须锁紧）或IP68（如选配直出电缆）
冲击指标	100 g （单一冲击） / IEC 标准 68-2-27
振荡指标	15 g / 100 – 2000 Hz / IEC 标准 68-2-6 （耐久性）
EMC 测试	放射 EN 50081-1，抗扰 EN 50082-2， EN 61000-4-2/3/4/6，等级 3/4，A 类，CE 认证
结构,材料
故障指示	电子头尾盖带LED 显示
RP 铝成型外壳	传感器头:铝 传感杆:铝 位置磁铁:滑块磁铁或浮动磁铁
RH 耐压外管	传感器头:铝 　　传感杆和法兰:304 L 不锈钢 　　外管压力:350 bar / 690 bar （峰值） 　　位置磁铁:环形磁铁，浮动磁铁或浮球
安装
安装位置	任意方位
RP 铝成型外壳	可移动固定夹片（需以 M5 缧钉作固定）
RH 耐压外管	带缧纹法兰公制 M18 x 1.5 或英制 3/4″- 6 UNF-3A
一般锁力	45 N-m
电气连接
接头选型	6 针 D60 公接头或直出电缆
输入电压	+24 Vdc （-15 / +20%）
极性保护	最大 -30 Vdc
超压保护	最大 36 Vdc
秏电量	一般 100 mA内
波动	< 1 % S-S
电器冲击量	500 V （DC 接地线与机械外壳地线之间）

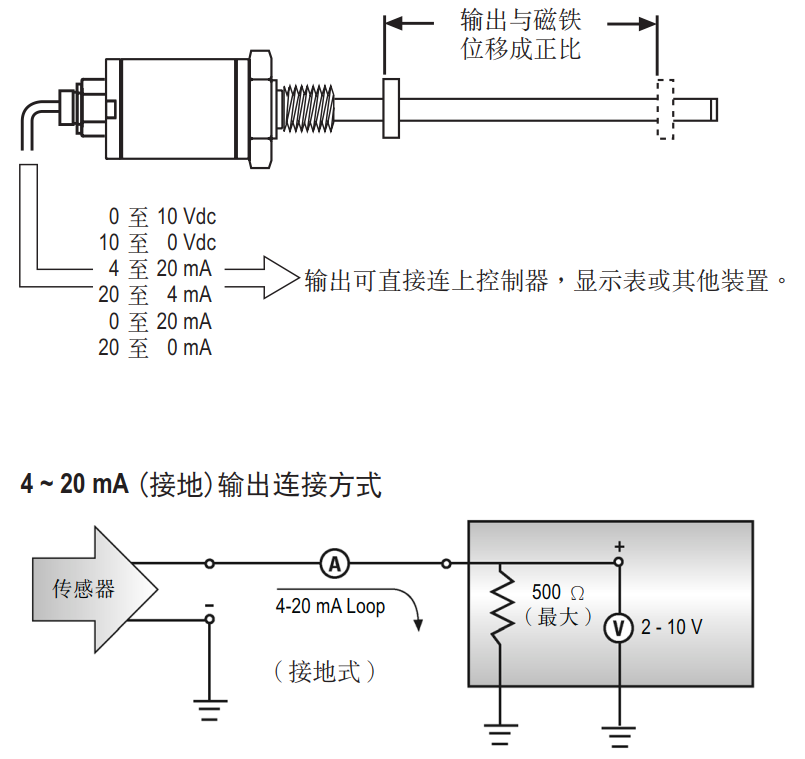

　　R-系列的模拟输出提供一组绝对输出，以直流电压或电流表示。由于传感器电路内置一个16位的 D/A 转换器，因此输出值十分精确和快速。同时因为位置值是在传感器内置的电子模块先作处理， 所以可直接输出至控制器，从而省却了额外的放大器界面接口的成本和运算时间。通过使用BRSEN提供的计算软件，用户可以为传感器作100%的零点和满量程调整，编程简单，请参考相关的编程数据。

　　（注意：所有BRSEN位移传感器出厂时已经调好零点和满量程，用户收货后无须重调。如果日后需要作出改动，必须通过编程工具 如计算器软件，则必须另购。）

　　R-系列提供直流的电压或电流，正向或反向。

　　注意：电压或电流输出必须在订货时选定，出厂后不能在现场更改。

耐压外管尺寸及安装说明

RH系列耐压外管，铝型材电子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。

注：图中所示的上下死区表示传感器在该区域内的输出值为零或者不可靠，本传感器的上下死区值分别为：50.8和63.5mm，该值可以根据客户要求作出适当修改，可在订货时跟我司销售或者技术特别提出。

铝型材外置结构尺寸及安装说明

RP铝型材外置安装结构，适用于一般机械，安装方便，易于维护。

传感器接线方式

航空插头连接时，以针脚和相对应的线色定义

防水接头直接出线时，以线色定义

D60公接头针号排列(面向传感器头)

针号	线色	定义
1	灰	模拟信号输出
2	粉	信号地
3	黄	通讯接口 （+）
4	绿	通讯接口 （-）
5	棕	+24VDC（-15%/+20%）
6	白	直流电源地
