RH /RF磁致伸缩位移传感器安装指引

RH 型磁致伸缩位移传感器油缸安装

RH型液压安装图例

注意 ：
当应用于液压缸的直接行程测量时，传感器的耐压不锈钢圆管必须按图示完全装入活塞杆的钻孔内。意思是在活塞杆完全伸出时圆管尾端还保留在活塞杆孔内， 这样能保证长寿命和无故障，操 作也不受液压油使用影响。

注意事项 :

1. 公制螺纹 M18 x 1.5 的加工细节 ，请参考 ISO 标准 6149-1 。
2. 所有尺寸与公差 ，请参考 ISO 标准 6149-1 。
3. BRSEN建议用户，使用随传感器附送的 O 型密封圈作液压安装。
4. RH 型附带的 O 型密封圈等同 MIL 标准的 MS 2877-8 。(密封圈以Viton材料制造 ，内径为16.35 mm ， 硬度为 75 。)
5. RH 型可配备氟橡胶密封(Viton 材料) ，以提高防油 、防渗功能 ，(传感器型号选项为 RH “V”) 。
6. 用户如有不明之处，请咨询油缸生产商或与传感器厂家联系。

RH / GH 耐压外管型安装指引

油缸安装 – 带耐压圆管外壳的磁致伸缩位移传感器是通过公制 M18 x 1.5 或英制 3/4″-16-UNF-3A 螺纹法兰安装作油缸内置，又或使用螺母固定作机械外置。如果可能，传感器安装的支撑物料应使用非导磁材料。安装尺寸必须正确计算清楚，详细尺寸要求请参考相关的传感器资料。
机床安装 – 传感器可以以任何位置自由安装，正常情况下，传感器应该被牢固安装在不动支架上。位置磁铁被安装 在机器的运动部件上，沿传感器测杆作非接触式的运行测量。

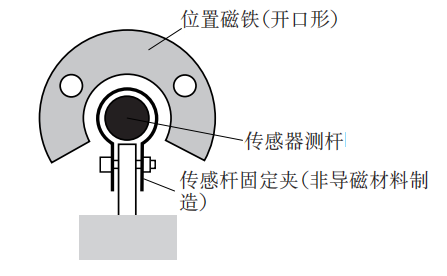

水平安装 – 为了避免磁铁和传感器的损坏，传感器应小心的以水平方向进行安装。如果传感器行程超过 1 米，传感器末端应该有材料固定支撑。当传感器特别长而且是以外置安装时，传感杆中间也应该有均匀分布的支撑架(选用 非导磁材料)。同时，传感器必须选用有缺口的磁铁方便跨过中间的支撑架子(见下图例)。

户外使用 – 如果传感器在户外使用时，必须加装保护罩，防止下雨时雨水沿电缆或接头渗入电子头内。保护罩必须 有去水口，防止水份被积存在罩内。如果可能，用户可以在传感器电子头部份(尤其是电缆与接头位置)有可能进水的位置加注硅胶作密封保护。还有，配对接头必须锁紧。
注意事项：请确保传感器被安装在远离强磁场和电气噪音高的地方，24 Vdc 供应电源必须保持低波动与稳定。传感器外露部份(尤其是电子头)必须得到保护，以防止外来物体撞击。还有，电缆应该被装入合规格的电气导管内。而 电缆的转弯位置必须有充分的半径，以防止电缆结构损坏。

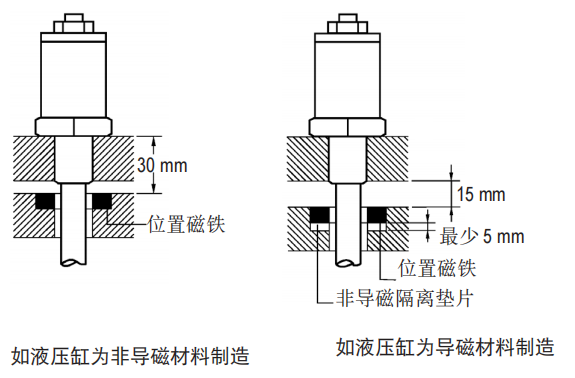

位置磁铁 – 为了保证测量的精确性，位置磁铁的安装支架必须用非导磁材料制造(如螺丝 、隔离垫片与支撑等)。关 于磁铁的正确安装与尺寸要求，请参考下图的磁铁安装指引。

RF 型安装图例(如作液压安装必须加配压力外管)
