磁致伸缩液位计校准装置的测量过程

　　1、磁致伸缩液位计安装调整

　　在校准磁致伸缩液位计之前，需进行相关位置调整，以保证设备测量精度。首先通过参照放置在安装平台上的电子水平仪来调整装置整体水平，通过调整安装平台底部的垫铁来实现安装平台的水平调整，从而保证液位计在校准过程中处于铅垂于水平面的状态。

　　然后调整顶部与底部磁致伸缩液位计夹持装置的相对位置,使二者的垂直基准面与竖直背架基准面之间的距离相同，保证处于同一铅垂面垂直于安装平台。

　　安装时，首先利用顶部液位计夹持装置紧固夹持磁致伸缩液位计顶部；然后沿导轨方向调整底部液位计夹持装置的位置，对磁致伸缩液位计尾端进行紧固夹持，使液位计与传动导轨方向平行；最后用浮子夹持架固定浮子，保证磁致伸缩液位计在浮子中间位置。

　　2、液位计校准测量

　　通过控制柜控制电机驱动传动导轨上的滑台沿传动导轨上下移动，在滑台移动过程中通过读数头实时读取并记录光栅尺的位置变化，以确定滑台沿传动导轨方向的位移大小。通过记录的光栅尺位置变化得出浮子沿竖直方向位移量的大小，用计算机将其与磁致伸缩液位计自身测量浮子位置的变化量进行比较，同时对温湿度进行采集用以补偿，即可实现对磁致伸缩液位计的校准功能。

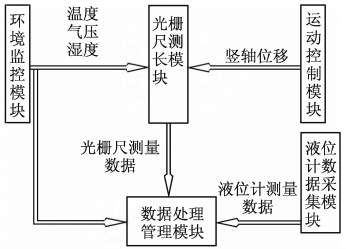

　　检测工作通过控制与数据分析处理软件进行，软件主要包括光栅尺测长模块、液位计数据采集模块、环境监控模块、直线运动控制模块、数据管理模块等。

　　通过应用软件可准确且高效地实现液位计测量时的位置控制、光栅尺数据和液位计数据采集与处理、温度数据采集与处理、数据管理与报告生成等功能。
