磁致伸缩位移传感器远传电缆方案

　　磁致伸缩位移传感器远传电缆是采用下述方案实现的:一种用于磁致伸缩位移传感器的信号远距离传输电缆,包括一用于远距离传输信号的铠装电缆、一电缆信号驱动模块,用于远距离传输信号的铠装电缆内包括两根三同轴电缆和一根二同轴电缆,其中两根三同轴电缆均由导电内芯、导体管、屏蔽层以及分别位于导电内芯、导体管、屏蔽层之间的绝缘层构成;

　　电缆信号驱动模块包括两个运算放大器,两个运算放大器的反相输入端通过第一电阻相连,两个运算放大器的同相输入端与两根三同轴电缆的导电内芯一端分别对应连接,且两个运算放大器的同相输入端各自通过第二电阻接地,两个运算放大器的输出端与两根三同轴电缆的导体管一端分别通过第三电阻对应连接,第三电阻与导体管之间设一下拉电阻，该下拉电阻接地;

　　两个运算放大器的输出端用于分别与磁致伸缩位移传感器电子仓内变送器的信号调理电路模块的两个输入端连接。

　二同轴电缆由里到外包括导电内芯、屏蔽层,导电内芯、屏蔽层之间设置绝缘层。

　　两个运算放大器的输出端均通过反馈电阻分别与各自的反相输入端对应连接。

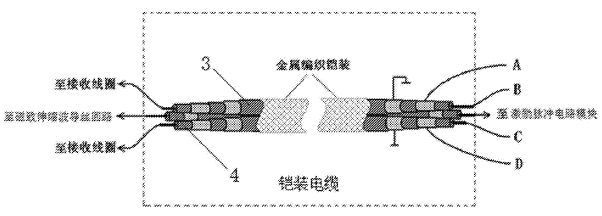

　二同轴电缆和两根三同轴电缆均被一护套包裹在铠装电缆内,护套外设置一层金属编织铠装。
