磁致伸缩位移传感器倒装维护

　　磁致伸缩位移传感器倒装

　　(1)磁致伸缩位移传感器采用倒装方式，避免传统安装方式的电缆上罐情况，传统安装方式仪表舱室距离量油孔内原油介质过近，存在安全隐患。

　　(2)传统安装方式,仪表接地线连接过长,从罐顶拉至罐底接地,随处捆扎,不经济也不美观,仪表舱室放置罐底,节省电缆、钢管等材料。

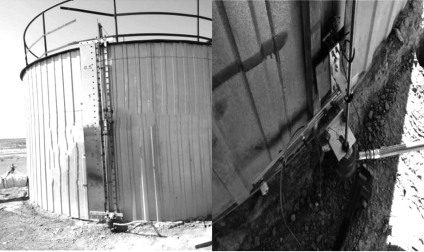

　　(3)倒装仪表舱室处于罐底,维护人员方便操作,可不上罐,避免了高处作业风险。图1、图2分别是位移传感器的三维效果图和安装示意图。

　　维护

　　(1)磁致伸缩位移传感器外置维护简便,因远离了原油介质,不需擦洗,不需拆除。

　　(2)仪表维护过程,问题判断直观,值班室人员通过摄像机.及可观察。

　　(3)磁致伸缩位移传感器唯一可活动部件为磁环，上下调整简易,一人在罐底就可完成,不上罐、不拆表、不接触量油口。为罐体量油口密封上锁创造有利条件。
